BaseDBの論理構造とコンソールの画面構成

Oracle ACE Proの渡部です。

Oracle BaseDBに関するOCIコンソールの画面構成には若干わかりにくいところがあります。

本記事では、Oracle BaseDBの論理構造を踏まえて、Oracle BaseDBに関するOCIコンソールの画面構成を簡単にまとめます。

Oracle BaseDBとは

Oracle Base Database Serviceの概要については、以下の記事をご覧ください。

OCI Oracle BaseDBとは何か / Oracle Base Database Service

Oracle BaseDBの主なメリットとしては以下が挙げられます。

オンプレOracle同等の柔軟性: DB/OS管理権限の解放など
自動化: バックアップ、パッチ適用など
高いセキュリティ: デフォルトで暗号化など
低コスト
Oracle Databaseとの親和性の高さ : 充実したOracle関連サービス、ライセンス
OCIの周辺サービスを安価に使用できる: Object Storage、File Storage Service(NFS) など

Oracle BaseDBの論理構造

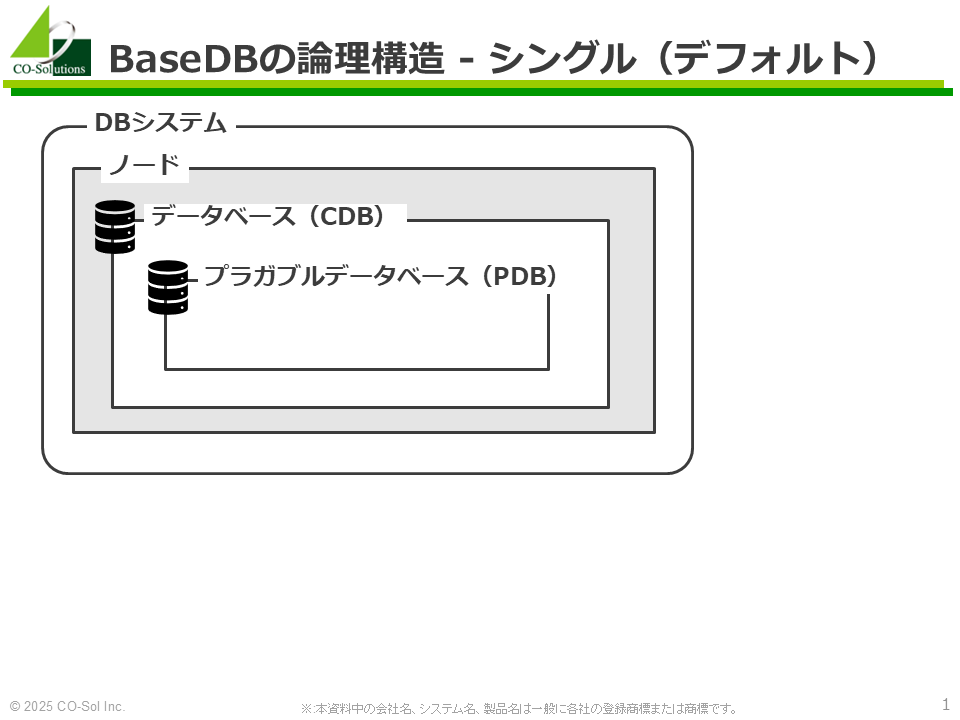

シングル構成のOracle BaseDBの論理構造は以下の通りです。

デフォルトの構成を前提とします。
- CDB数=1, PDB数=1
- 1つのノードに複数のCDBを作成できますが、上図はこの構成を対象としていません。
- 1つのCDBに複数のPDBを作成できますが、上図はこの構成を対象としていません。
RAC構成のOracle BaseDBでは、ノード数が2となります。

上の図から、シングル構成では、以下の階層構造になっている点を理解していください。

DBシステム → ノード → データベース(CDB) → PDB

BaseDB OCIコンソールの画面階層

<対象DBシステム>
　├─ DBシステム情報
　├─ データベース
　│　　└─ <対象DB>
　│　　　　　├─ データベース情報
　│　　　　　├─ バックアップ
　│　　　　　├─ Data Guardアソシエーション
　│　　　　　├─ 接続
　│　　　　　├─ プラガブル・データベース
　│　　　　　│　　└─ <対象PDB>
　│　　　　　│　　　　　├─ データベース情報
　│　　　　　│　　　　　├─ メトリック
　│　　　　　│　　　　　├─ 接続
　│　　　　　│　　　　　├─ 作業リクエスト
　│　　　　　│　　　　　└─ タグ
　│　　　　　├─ 更新
　│　　　　　├─ 更新履歴
　│　　　　　├─ モニタリング
　│　　　　　├─ 作業リクエスト
　│　　　　　└─ タグ
　├─ ノード
　├─ コンソール接続
　├─ 更新(OS)
　├─ 更新(GI)
　├─ 更新履歴
　├─ 作業リクエスト
　├─ セキュリティ
　├─ モニタリング
　└─ タグ

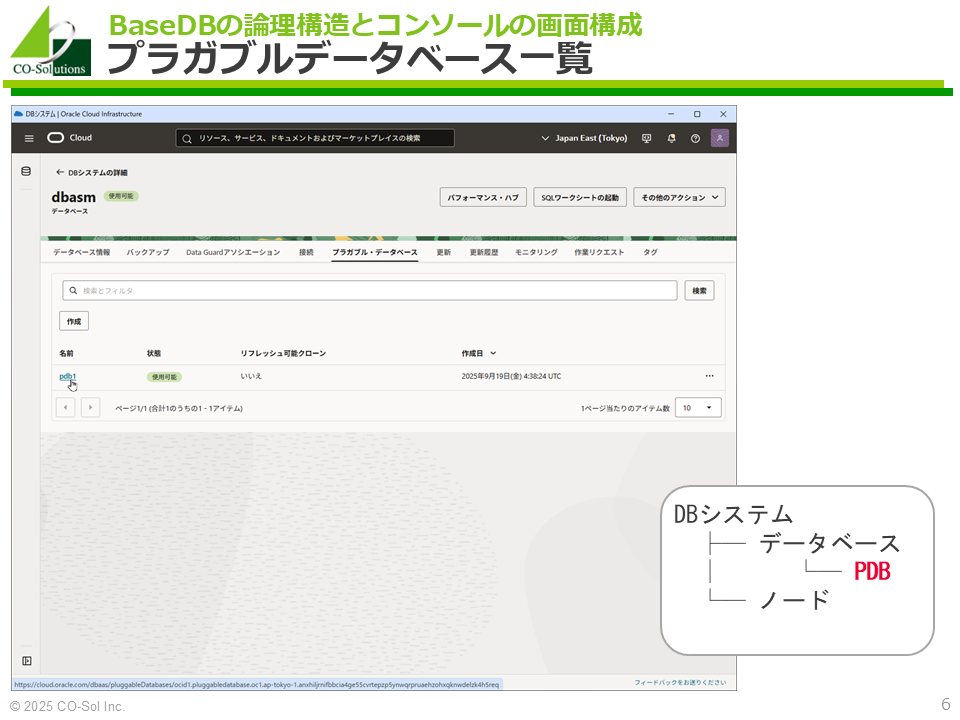

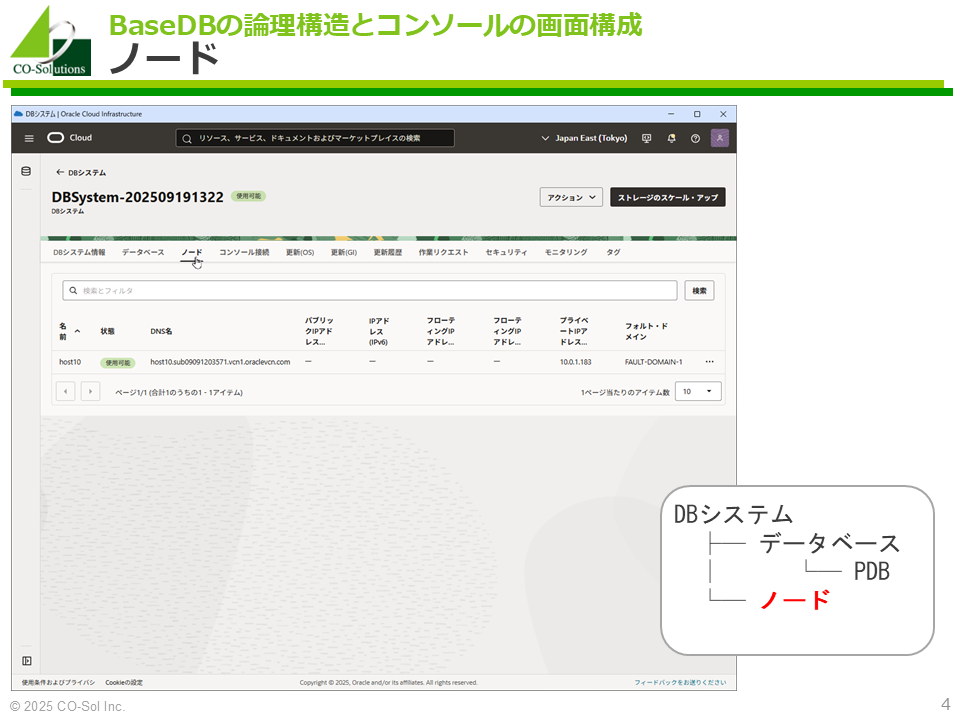

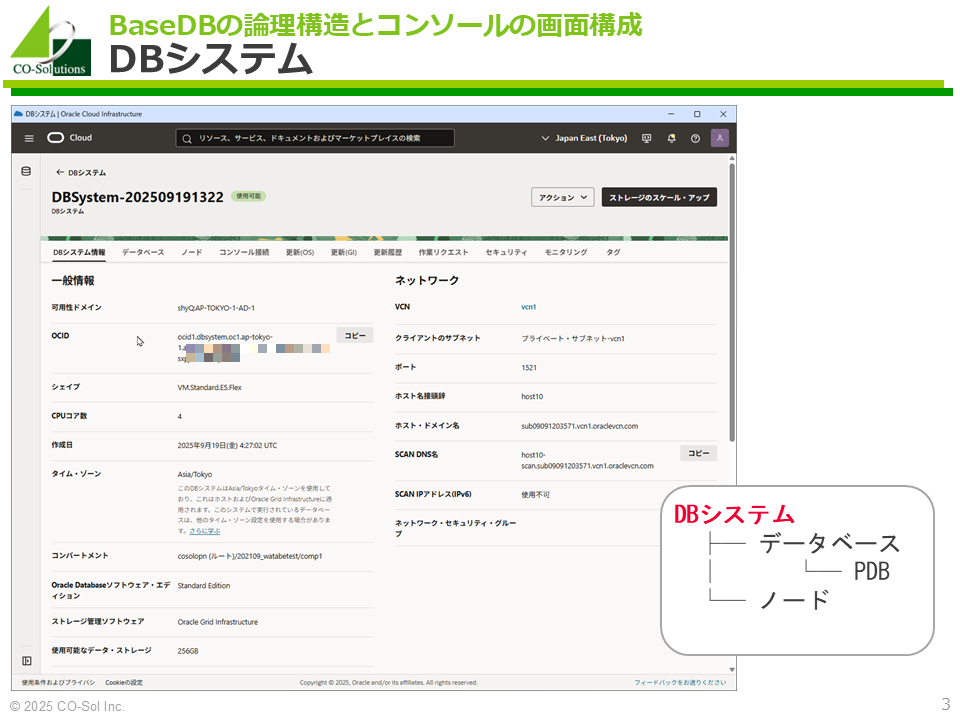

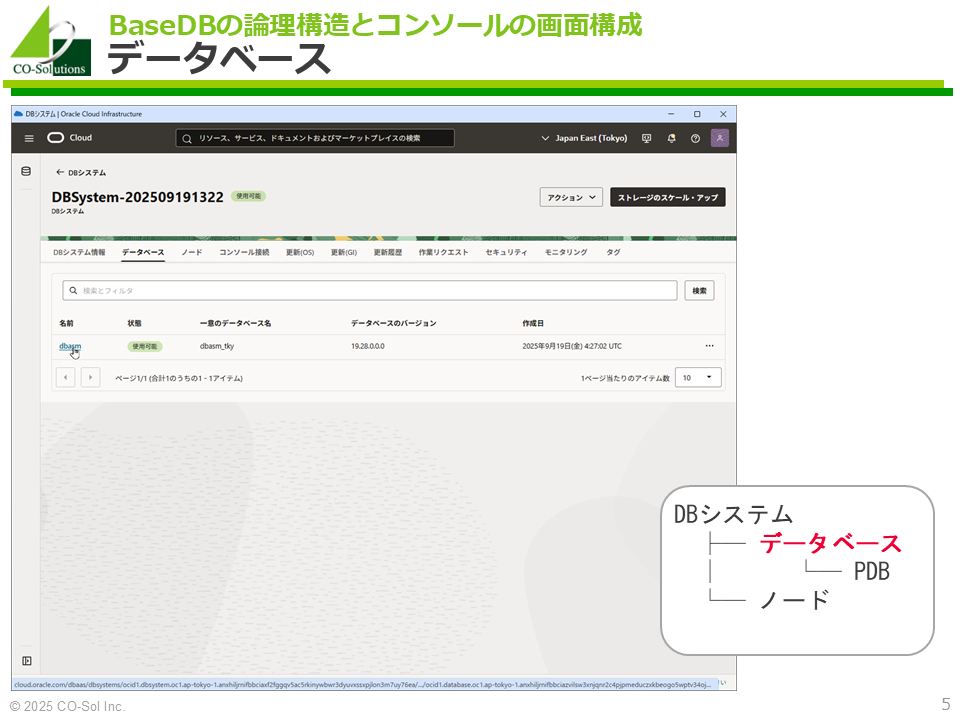

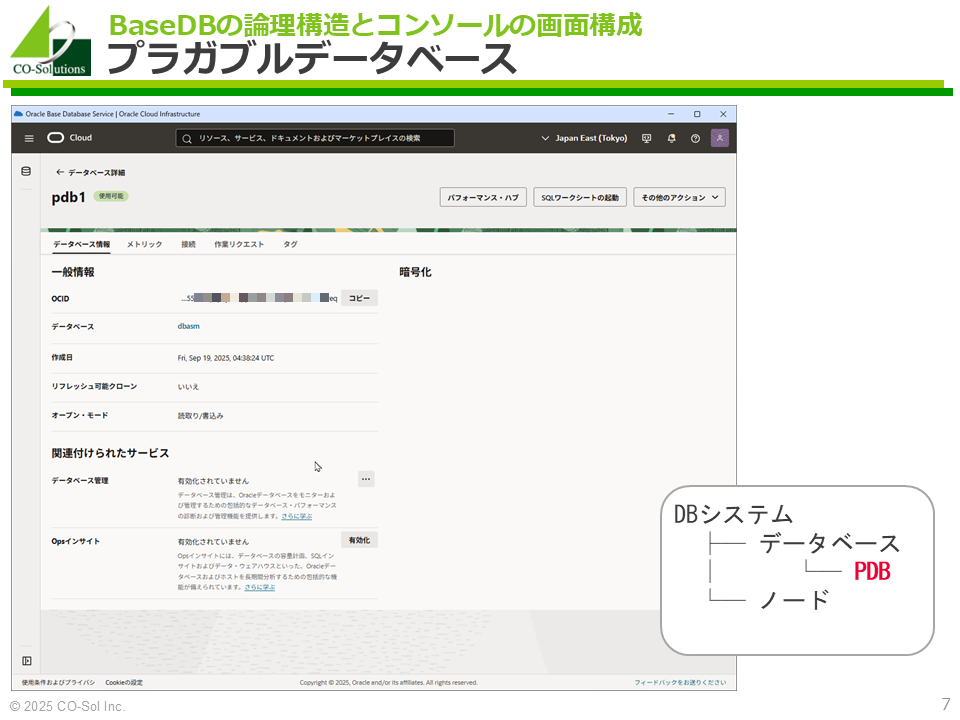

BaseDB OCIコンソールの画面

以下の階層構造と照らし合わせる形で書いています。

DBシステム
　├─ データベース
　│　　　└─ プラガブル・データベース
　└─ ノード

おまけ課金を止めるための停止操作はどこで？

それでは・・・課金を止めるための停止操作は、どの画面で、何に対して停止操作を実行すればよいでしょうか？

DBシステム
　├─ データベース
　│　　　└─ プラガブル・データベース
　└─ ノード←★

答えは「ノードの画面で、ノードに対して停止操作を行う」です。
